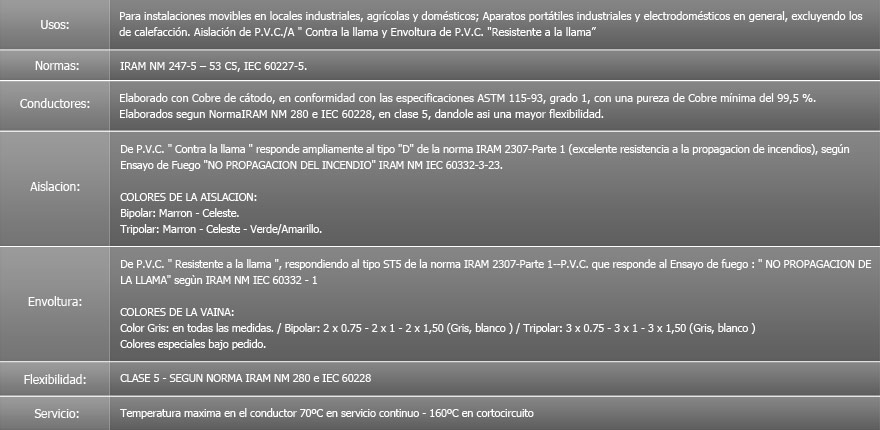

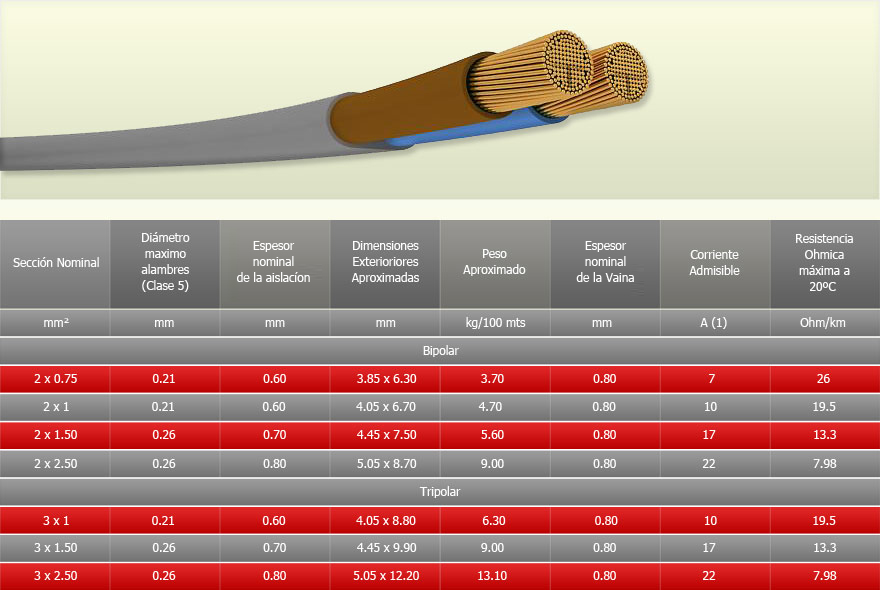

Envainado Chato
Cable de cobre de sección chata Extra Flexible con aislación
y envoltura de P.V.C. Para tensiones de servicio de hasta 300/500 V.

Referencias:
(1) Valida para temperatura ambiente de 40ºC 50 hz C.A. cos fi =0.8

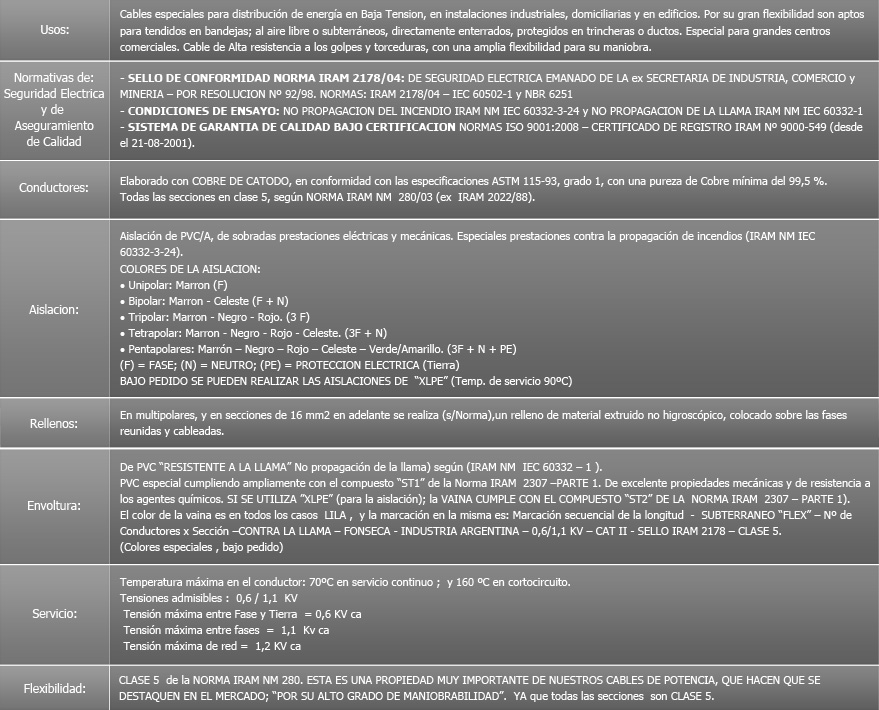

SUBTERRANEO FLEX
Cables de energía aislados en P.V.C. con dieléctricos
sólidos extruidos para tensiones nominales de 1,1Kv.

Referencias:
(1) Servicio continuo en aire en un ambiente a 40 ºC
(2) Servicio continuo enterrado a 70 cm
(3) Considerada para sistemas trifásicos, y cos Fi 0.8

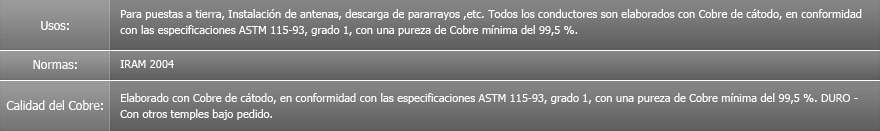

Desnudo
Cable de cobre Duro.

Referencias:
Las secciones nominales de 4 y 6 mm² esta fuera de la norma IRAM 2004
(2) Para temperatura ambiente de 40 ºC, expuestos al sol y viento de 0,6 m/seg
(3) Para sistemas trifásicos de c.a. 50 Hz y cos fi = 0.8- Para sistemas monofásicos multlicar por 1.15

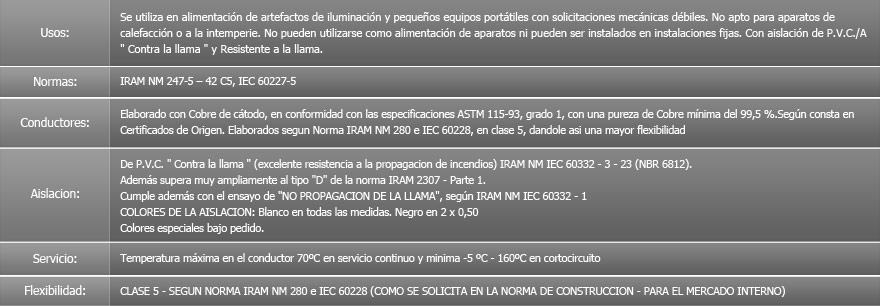

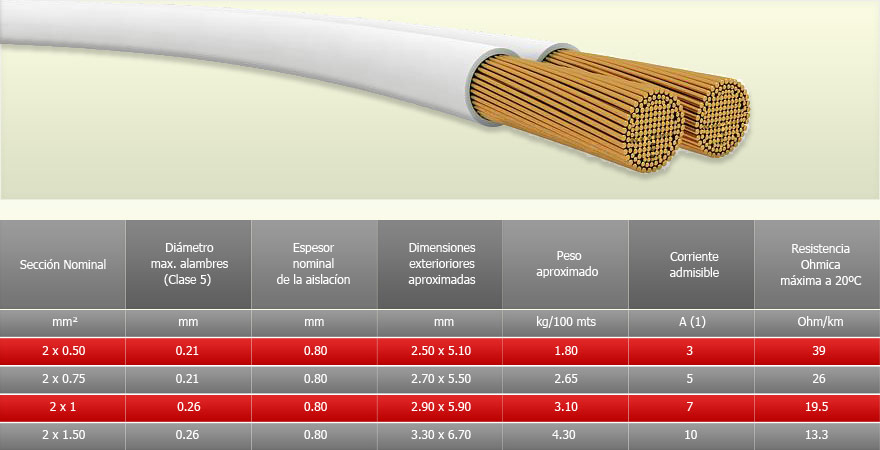

Paralelo
Cable bipolar tipo perfil 8, extra flexible de cobre con aislación de PVC.
Para tensiones de servicio de hasta 300/300 V.

Referencias:
(1) Valida para temperatura ambiente de 40ºC 50 hz C.A. cos fi =0.8
El cable 2 x 0.50 No esta incluido dentro del sello de conformidad IRAM

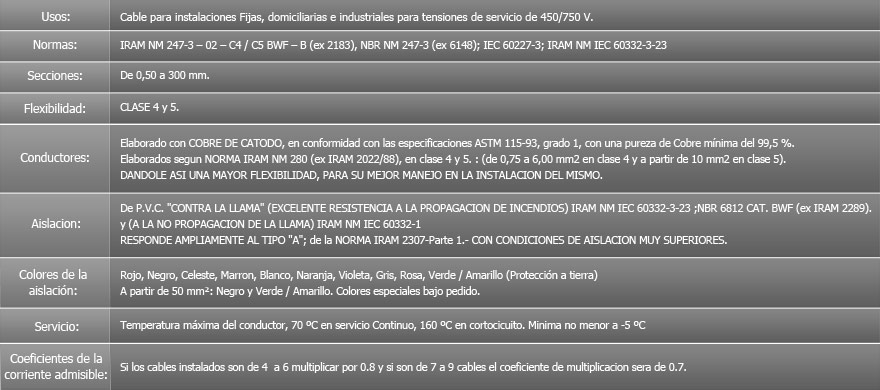

UNIPOLAR
Cable Unipolar extra Flexible con aislación de P.V.C./A
Tensión de servicio de 450/750 V.

Referencias:
(1) Temperatura ambiente 40ºC
(2) Cables en cañerias embutidas en mamposteriía + el conductor PE (protección eléctrica)
(2) Temperatura ambiente 40ºC
(3) Cables en cañerias embutidas en manposteria + el conductor PE (protección eléctrica)
(3) Temperatura ambiente 40ºC - En bandejas, dispuestas en plano
(4) Para sistemas de corriente alterna monofásicos de 50 Hz, considerando cables en contacto y Cos fi=0.8
(5) Para una tensión nominal de servicio no mayor que 300/500V. Su uso se admite solo en pequeños
aparatos electrodomésticos con un largo máximo de 2 mts y una carga máxima de 3 A.

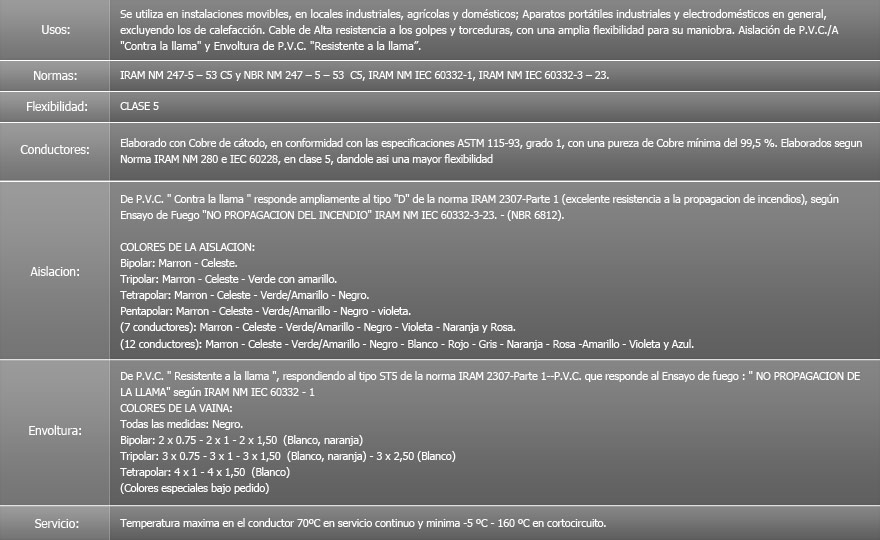

ENVAINADO REDONDO
Cable de cobre Tipo Taller de sección circular Extra Flexible con
Aislación de P.V.C. para tensiones Nominales de hasta 300/500 V.

Referencias:
(#) AUN NO CONTEMPLADAS EN LA NORMA
(1) Valida para temperatura ambiente de 40ºC

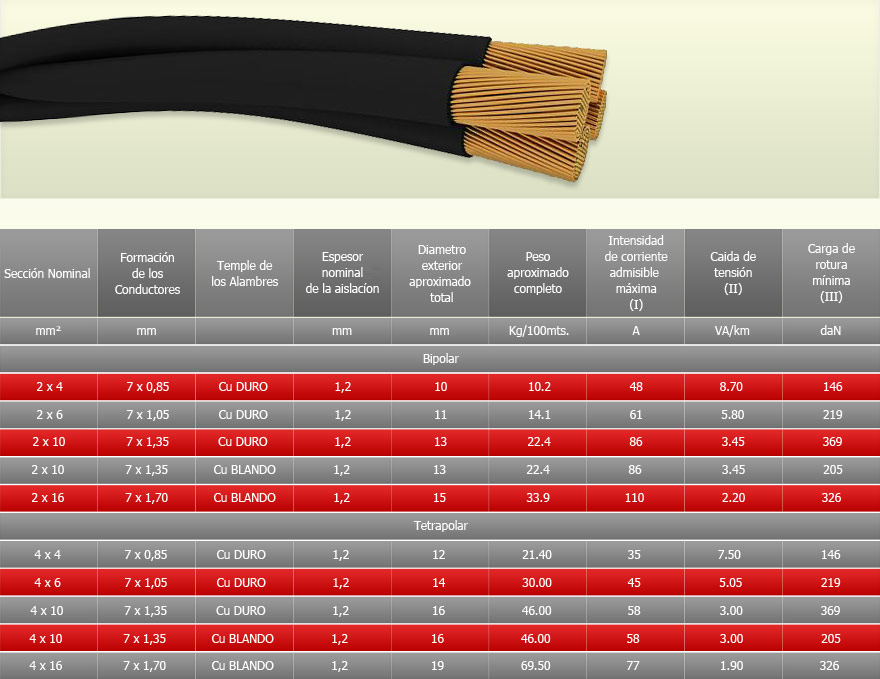

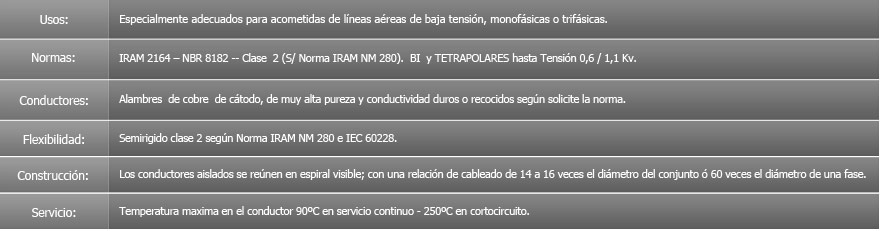

Preensamblado para Acometida
Con aislación de XLPE y tensión 0,6 / 1,1Kv
Cable de Cobre desnudo Duro ó Recocido (S/ exigencia de Norma).

Referencias:
(I) Valores para conductores expuestos al sol, con una temperatura ambiente de 40 ºc y 90 ºc en el conductor.
(II) Valores contemplados para 90 ºc en el conductor y cos f = 0,8.
(III) Valores para un conductor de cobre unipolar aislado.

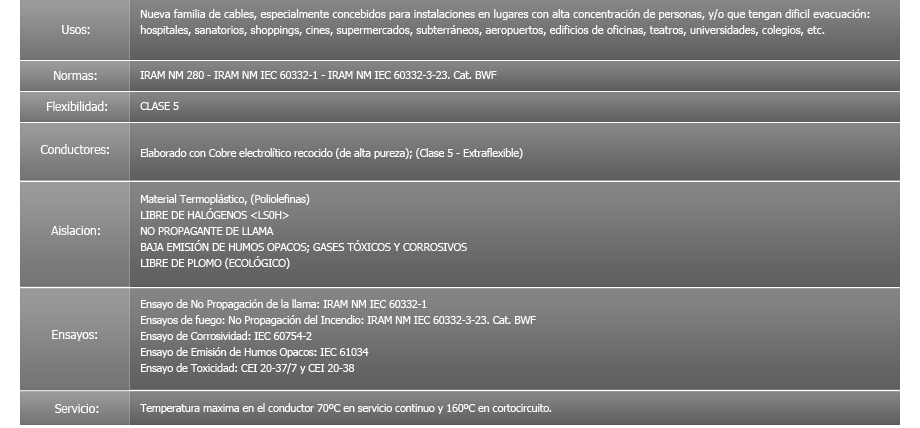

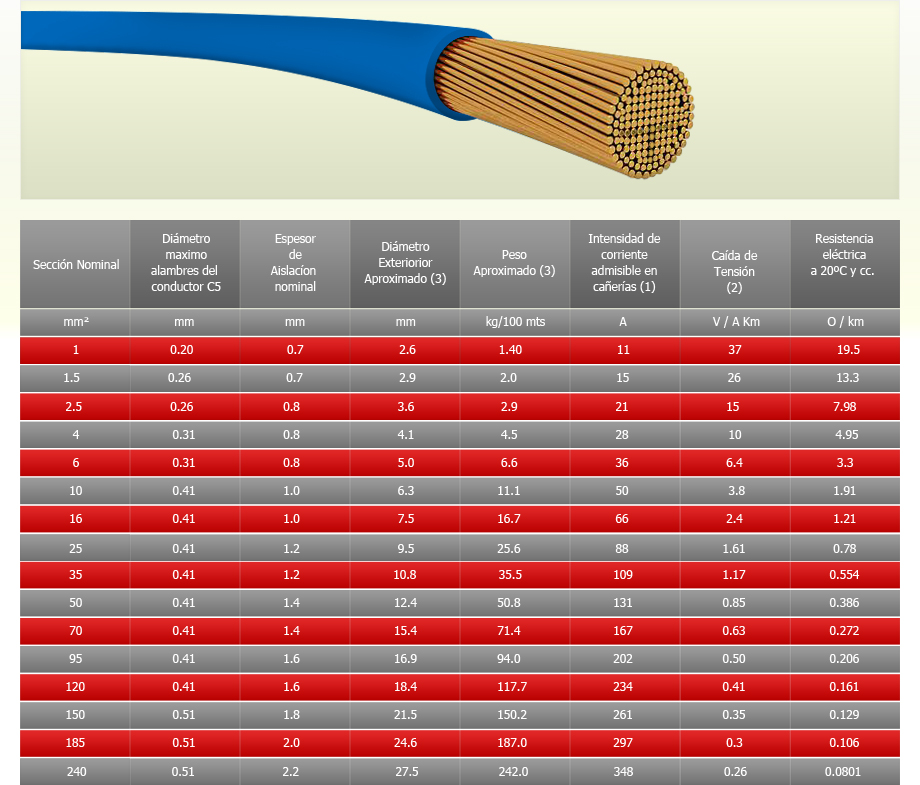

Libre de Halógenos 00HALÓGENFLEX
Cobre electrolítico recocido (de alta pureza)
(Clase 5 - Extraflexible). Norma IRAM NM 280.

Referencias:
(I) 2 conductores cargados + PE en cañerias embutidas en mampostería, temperatura ambiente 40ºC.
(II) Cables en contacto en corriente alterna monofásica 50 Hz., cos f = 0,8.
(III) Valores aproximados, Coeficiente de corrección de la temperatura de 30ºC. Multiplicar por 1,15.

Fábrica de Conductores Eléctricos fabricados bajo normas IEC - IRAM - MERCOSUR.
